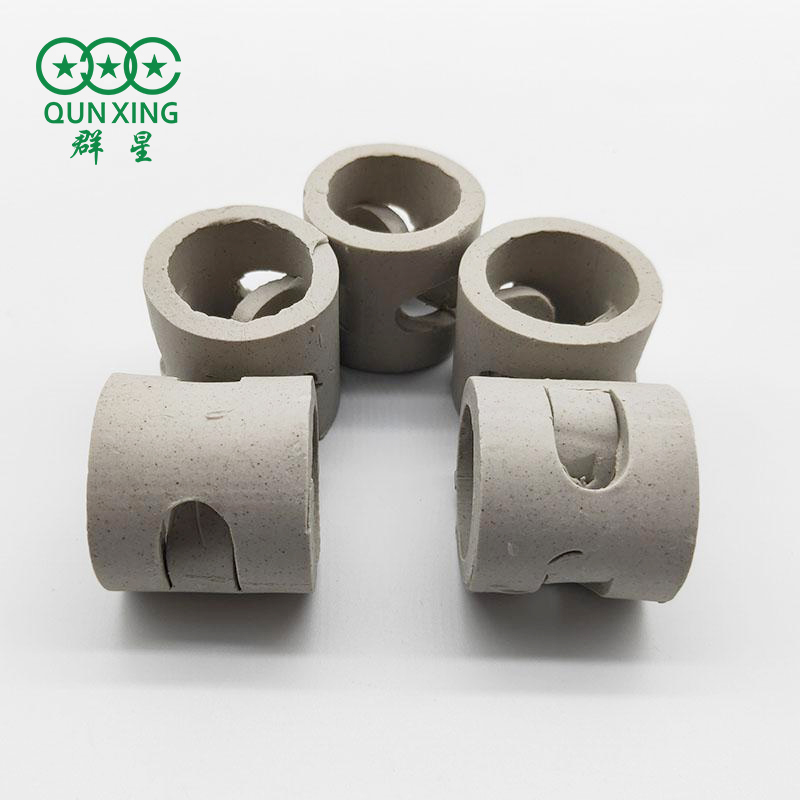

陶瓷鮑爾環選用本地粘土、選用耐火高嶺土粉碎、過篩、真空練泥、成型、干燥、經1400℃焙燒等工藝加工制作而成。
陶瓷鮑爾環在原有拉西環的基礎上研究開發；填料是一種高徑相等的開孔型填料，每層的窗孔有5個舌葉，每個舌葉內彎指向環心，在環中心相搭，上下兩層窗孔的位置相反錯開，一般開孔面積約占環壁總面積的30%左右，這種結構有效改善了汽液分布，充分利用了環的內表面，使得填料塔內的氣體和液體能夠從窗孔自由通過。這樣鮑爾環不但有較大的通過能力及較低的壓降，還使得塔的分離效果提高很大，操作的彈性也逐漸增加，在同等壓降下，陶瓷鮑爾環的處理能子陶瓷拉西環增加50%以上。
還有非常值得一提的一點，陶瓷鮑爾環無論是干裝還是濕裝，對于陶瓷鮑爾環的壓降和處理能力都無實質性的影響。只要填料層有良好的液體初始分布，填料層高度在3米以內，陶瓷鮑爾環的效率不受高度影響，也可以允許較高的填料層。
實際工業使用中陶瓷鮑爾環具有優異的耐酸耐熱性能，能耐各種無機酸、有*酸及有*溶劑腐蝕，可在各種高溫場合使用，應用范圍十分廣泛。適用于各種分離,吸收,脫吸裝置,常減壓裝置,合成氨脫碳,脫硫系統,乙苯分離，異辛烷,甲苯分離、煤制尿素裝置中的酚回收塔等。在二氧化碳脫氣塔酸霧凈化塔、臭氧接觸反應塔等作為接觸填料及其它反應塔中使用普遍效果好。
廢氣塔用的鮑爾環填料
鮑爾環填料是一種新型填料,是針對拉西環的一些主要缺點加以改進而出現的，是鮑爾環填料在普通拉西環的壁上開八層長方形小窗，小窗葉片在環中心相搭，上下面層窗位置相互交搭而成。它與拉西環填料的主要區別是在于在側壁上開有長方形窗孔，窗孔的窗葉彎入環心，由于環壁開孔使得氣、液體的分布性能較拉西環得到較大的改善，尤其是環的內表面積能夠得以充分利用。
特點：鮑爾環填料具有通量大、阻力小、分離效率高及操作彈性大等優點，在相同的降壓下,處理量可較拉西環大50%以上。在同樣處理量時，降壓可降低一半，傳質效率可提高20%左右。與拉西環比較，這種填料具有生產能力大、阻力強、操作彈性大等特點，在一般情況下同樣壓降時處理可比拉西環大50%-99.99%，同樣處理時壓降比拉西環小50%-70%，塔高也有降壓，采用鮑爾環可以比拉西環節約20%-40%填料容積。
|
規格 |
外徑×高×厚
(mm) |
比表面積
m/m |
孔隙率 |
堆積個數
/ m |
堆積重量
市斤/ 立方 |
|
Φ25 |
25×25×1.2 |
155 |
0.87 |
53500 |
86.5 |
|
Φ38 |
38×38×1.2 |
112 |
0.89 |
15800 |
63.5 |
|
Φ50 |
50×50×1.5 |
73.2 |
0.901 |
6500 |
46.3 |
|
Φ76 |
76×76×2.0 |
67 |
0.92 |
1972 |
42 |
